工場や施設の高圧受電設備には、万が一の電気事故を自社構内で食い止めるための保護装置が設置されています。その中でも重要な役割を担うのが、SOG制御装置です。
「SOG制御装置が付いていることは知っているけれど、実際に何を確認すればよいのか分からない」
「交換時期の目安や点検項目がよく分からない」
そのように感じている施設管理者の方も多いのではないでしょうか。
SOG制御装置は、自社構内で発生した電気事故が、近隣一帯を巻き込む波及事故へ発展するのを防ぐ重要な装置です。今回は、SOG制御装置の基本から、SO動作・G動作の違い、点検時のチェックポイント、交換タイミングまで、平沼電設がわかりやすく解説します。
■SOG制御装置とは？5行でわかる基本
SOG制御装置とは、高圧受電設備の責任分界点付近に設置されるPAS（気中負荷開閉器）と連動する保護継電器です。SOGは「Storage Over Current Ground」の略で、短絡・過電流に対応するSO動作と、地絡に対応するG動作を備えています。
責任分界点とは、電力会社と需要家側（施設側）の設備管理が分かれる境界のことです。構内で事故が発生すると、SOG制御装置が異常を検知してPASへ開放指令を出します。
これにより事故の影響を自社構内にとどめ、波及事故を防ぎます。
▶よくある誤解：PASだけでは波及事故は防げない
「PASがあるから波及事故は防げる」と思われがちですが、PASは開閉器であって遮断器ではありません。
PAS単体では事故を判断できず、また、短絡電流のような大電流を自ら遮断するものでもありません。SOG制御装置が頭脳として異常を検知し、PASへ開放指令を出すことで、初めて保護システムとして機能するのです。

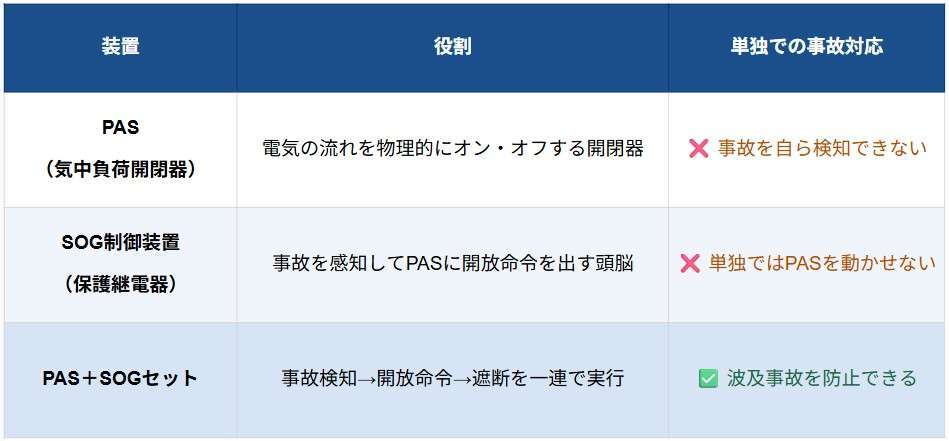

PAS単体・SOG制御装置・セット運用の違いをまとめると、以下のようになります。
■SO動作とG動作。2つの保護機能の違い
SOG制御装置には、SO動作とG動作があります。どちらも波及事故防止に欠かせませんが、検知する事故の種類と動作の考え方が異なります。設備管理者としては、名称だけでなく「何を守る機能なのか」を把握しておくことが大切です。
SO動作（短絡・過電流時）
SO動作は、施設内で短絡事故（ショート）や過電流が発生した際に働く保護機能です。SOは「Storage Over Current」に由来し、短絡・過電流を検知したあと、無電圧になったタイミングでPASを開放する動作を指します。

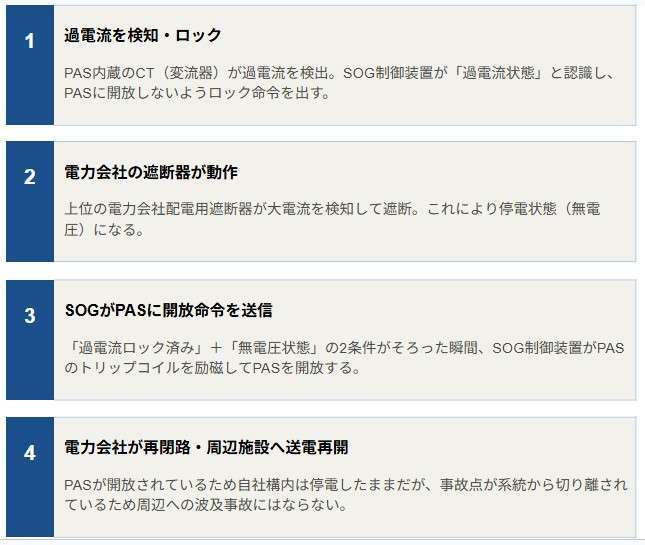

PASは短絡電流のような大電流を直接遮断できないため、SOG制御装置と電力会社側の遮断器が連携して事故範囲を切り離します。具体的な動作の流れは、次の図で確認しておきましょう。
G動作（地絡時）
G動作は、施設内で地絡、つまり漏電事故が発生した際に働く保護機能です。Gは「Ground」に由来し、構内側の地絡を検知すると、SOG制御装置がPASを開放して事故が配電線側へ広がるのを防ぎます。
電力会社側にも地絡継電器がありますが、SOG制御装置が構内側の事故を適切に検知して切り離すことで、被害の拡大を抑えやすくなります。SOGによる地絡保護は、波及事故を防ぐうえで重要な役割を担っています。
▶確認しておきたいポイント：方向性SOGと非方向性の違い
SOG制御装置には、「方向性SOG制御装置（DGR付き）」と「非方向性SOG制御装置」があります。方向性タイプは、事故が自社構内側で起きているのか、電力会社側で起きているのかを判別しやすい点が特徴です。
そのため、もらい事故による不要動作を防ぎやすく、現在は方向性タイプが多く採用されています。既設設備がどちらのタイプか分からない場合は、点検時に確認しておくと安心です。
■SOGが正常に動作しないと何が起きるか
SOG制御装置が正常に働かない状態で短絡や地絡事故が起きると、自社構内のトラブルが周辺施設を巻き込む「波及事故」に発展するおそれがあります。波及事故とは、需要家側の電気事故が電力会社の配電線に影響し、近隣一帯の工場・施設・住宅まで停電させてしまう事故です。
高圧需要家による波及事故は、需要家側の設備不良が原因となるケースが多いとされています。SOG制御装置が事故を検知できなければ、PASが開放されないまま電力会社側の遮断器が動作し、再閉路のたびに再び異常を検知する流れになります。その結果、配電線側の復旧ができず、大規模な停電へ広がる可能性があります。
波及事故が起きた場合のリスクとは？
波及事故が起きると、自社設備の復旧だけでは済みません。電力会社から是正勧告や改修指示を受ける可能性があり、周辺施設に損害が出れば賠償問題につながることもあります。
また、自社の生産ラインや業務が停止すれば、納期遅延や取引先対応も必要になります。事故の規模によっては、企業としての信用低下につながるケースもあるため、日頃の点検が重要です。
平沼電設が現場で見てきたケースには、電源ランプが消えたまま長期間気づかれていなかったケースや、外箱の腐食が進んで内部に水が入っていたこともあります。SOG制御装置は屋外の厳しい環境に設置されることが多いため、経年劣化を前提にした定期的な目視確認が欠かせません。

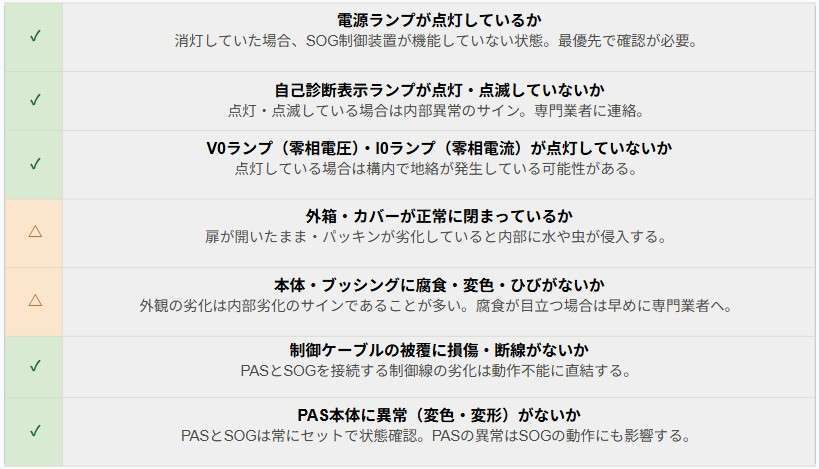

月次点検チェックリスト。担当者が確認すべき7項目
月次点検では、担当者の方が目視で確認できる項目があります。電源ランプや異常表示、外箱の腐食、扉の施錠状態、浸水・結露の跡、ケーブルや配線の損傷、異音・異臭の有無などは、毎月確認しておきたいポイントです。
ただし、SOG動作試験やPAS連動試験のような専門的な試験は、電気主任技術者または専門工事会社への依頼が必要です。目視で異常が見つかった場合は、そのまま放置せず、早めに相談しましょう。
▶年次点検は専門家へ。停電を伴う高圧作業に注意
年1回以上の精密点検では、SOG動作試験、PAS連動試験、絶縁抵抗測定などを行います。これらは停電を伴う高圧作業のため、施設担当者だけで実施するものではありません。
試験中の誤操作は、PAS内蔵VTの破損や波及事故につながるおそれもあります。必ず電気主任技術者に確認のうえ、専門の電気工事会社に依頼してください。
SOG制御装置やPASの点検・交換をご検討の際は、平沼電設までお気軽にご相談ください。現地調査・お見積もりは無料で承っております。
無料相談・お見積もりはこちら
https://www.hiranuma-densetsu.com/contact
■SOG制御装置の交換・更新タイミングの目安
SOG制御装置は精密機器であり、半永久的に使える設備ではありません。経年劣化によって動作感度が低下したり、事故時に正常に働かなくなったりするリスクがあります。
一般的な交換目安は、設置から15〜20年程度です。ただし、沿岸部のように塩害を受けやすい場所、結露しやすい環境、振動の大きい工場などでは、これより早く更新が必要になる場合もあります。

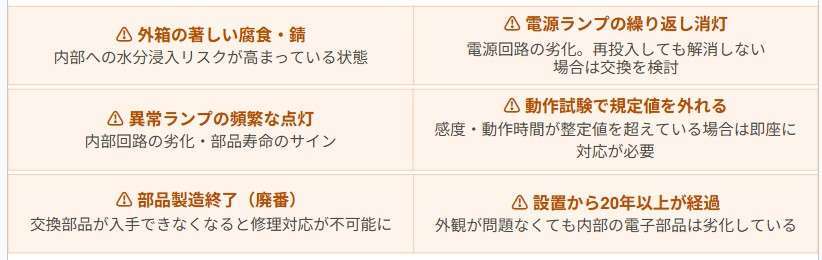

電源ランプの消灯、異常ランプの点灯、本体や外箱の腐食、浸水痕、試験時の動作不良などが確認された場合は、年数にかかわらず早めに交換を検討しましょう。PAS本体も同時期に劣化していることが多いため、SOG制御装置だけでなく、PASとのセット交換が基本です。

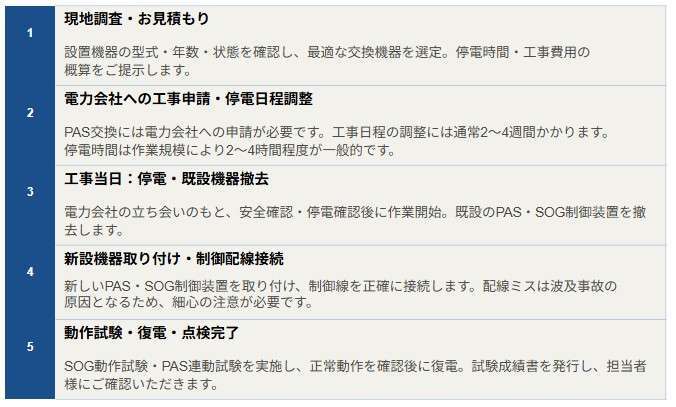

交換工事の流れ（電力会社申請〜復電まで）
SOG制御装置・PASの交換工事は、停電を伴う高圧作業です。電力会社への事前申請や停電日時の調整、電気主任技術者の立ち会いが必要になるため、早めの段取りが重要になります。
交換工事の流れは一般的に、現地調査、交換計画の作成、電力会社への申請、停電日時の調整、施工、動作試験、復電確認というプロセスになります。工場では生産スケジュールへの影響もあるため、停止できる時間帯を含めて事前に確認しておきましょう。
▶平沼電設からのご提案
平沼電設では、電力会社への申請手続き、停電調整、施工、試験、復電まで一貫して対応いたします。「初めての交換工事で何から始めればよいか分からない」という担当者の方もご安心ください。現地調査・お見積もりは無料で承ります。
無料相談・お見積もりはこちら
https://www.hiranuma-densetsu.com/contact
■よくある質問（FAQ）
SOG制御装置やPASについて、施設担当者の方からよくいただく質問をまとめました。仕組みの違い、交換時期、点検範囲、工事対応の目安としてご確認ください。
Q．SOG制御装置とPASの違いは何ですか？
A．PASは、電気の流れを開閉するための「開閉器」です。一方、SOG制御装置は短絡・過電流や地絡などの異常を検知し、PASに開放指令を出す「頭脳（保護継電器）」です。PASだけでは事故を判断できないため、SOG制御装置と連動して初めて波及事故を防ぐ仕組みとして機能します。
Q．SOG制御装置の交換時期の目安はいつですか？
A．一般的な目安は、設置から15〜20年程度です。ただし、塩害を受けやすい場所、結露しやすい環境、振動の多い工場などでは、これより早く劣化が進む場合があります。月次点検で異常ランプの点灯、電源ランプの消灯、本体や外箱の腐食が確認された場合は、年数にかかわらず早めの交換を検討しましょう。PAS本体も同時期に劣化していることが多いため、セットでの交換が基本です。
Q．SOG制御装置が動作しないとどうなりますか？
A．自社構内で短絡や地絡事故が発生した際、SOG制御装置が正常に働かなければ、PASが開放されず、事故の影響が電力会社側の配電線へ広がるおそれがあります。その結果、近隣一帯の施設や住宅を停電させる「波及事故」に発展する可能性があります。電力会社からの是正勧告や改修指示、周辺施設からの損害賠償リスクにつながる場合もあるため、定期的な点検が重要です。
Q．月次点検は自分でできますか？
A．電源ランプや異常表示の確認、外箱の腐食や変形、浸水・結露の跡、異音・異臭の有無など、目視で確認できる範囲は施設担当者の方でも点検できます。ただし、SOG動作試験やPAS連動試験は、停電を伴う高圧作業です。誤操作が機器破損や波及事故につながるおそれもあるため、電気主任技術者に確認のうえ、専門の電気工事会社へ依頼してください。
Q．茨城県でSOG制御装置の点検・交換工事に対応してもらえますか？
A．はい、対応しております。平沼電設は茨城県鉾田市を拠点に、工場や施設の受変電設備工事・メンテナンスを手掛けています。SOG制御装置・PASの点検から、電力会社への申請、停電調整、施工、試験、復電確認まで一貫してご相談いただけます。現地調査・お見積もりは無料で承っております。
平沼電設は、茨城県で創業30年以上の豊富な実績と施工経験を誇る会社で、お客様のニーズに合わせた最適なご提案と施工を行います。電気工事の見積もりや相談は無料で承っておりますので、何かお困りごとがありましたら、ぜひお気軽にお問い合わせください。
無料相談・お見積もりはこちら
https://www.hiranuma-densetsu.com/contact
■SOG制御装置・PASの点検や交換は、平沼電設にお任せください
SOG制御装置やPASは、普段は目立たない設備ですが、波及事故を防ぐうえで欠かせない重要な保護装置です。電源ランプの消灯や外箱の腐食、設置から長年経過している設備など、少しでも気になる点があれば、早めに専門業者へ相談することが大切です。
茨城県で創業30年以上の実績を持つ平沼電設は、工場や各種施設の高圧受電設備工事を手掛けてきた施工経験を活かし、現場ごとの状況に合わせた点検・交換工事をご提案いたします。SOG制御装置やPASの状態確認はもちろん、電力会社への申請、停電調整、施工、試験、復電まで一貫して対応可能です。
「交換時期が近いのか分からない」「既存設備に異常がないか見てほしい」「初めての更新工事で何から進めればよいか不安」という場合も、まずはお気軽にご相談ください。電気工事のお見積もりやご相談は無料で承っております。
